Sensor combinado

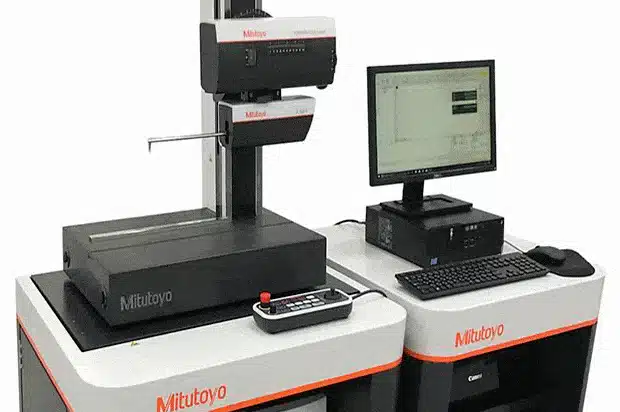

Los modelos FTA-D3000 y FTA-D4000 de Mitutoyo son sistemas que realizan en una única secuencia la medición de rugosidad y perfil de forma simultánea.
FTA-D3000: Potente dispositivo con sensor combinado para una medición simultánea y eficiente del perfil y la superficie en un solo proceso de medición.
FTA-D4000: Sistema de referencia CNC con un amplio rango de medición para tareas de máxima precisión en investigación, desarrollo y garantía de calidad. El modelo de gama alta incorpora un sistema láser holoscale para lograr la máxima precisión en la sala y laboratorio de pruebas.
Todos los dispositivos utilizan el software Formtracepak de Mitutoyo. Se trata de un programa completo de medición de perfil y superficie de máxima eficiencia con opciones versátiles de evaluación y documentación.
Secuencias automáticas del programa de medición
Función bestfit para la secuencia de medición automática
Representación de resultados gráficos y numéricos
Representación gráfica del contorno del perfil o el perfil superficial
Construcción de geometrías de ayuda
Comparación de perfil
Rangos de tolerancia libremente definibles
Función de edición
Almacenamiento automático de los resultados de medición
Función de calibración automática
Archivo de datos de calibración
Productos y servicios relacionados
Junto a este equipo se pueden utilizar diferentes accesorios y software en función de las necesidades y usos que se le vayan a dar. Sariki le asesorará en todo momento sobre el complemento más adecuado a su caso, si así lo desea puede cosultarnos sin compromiso.
Aplicaciones
Medición de perfiles sobre cualquier tipo de pieza (mecanizada o no) evitando en la mayoría de los casos la necesidad de destruir la muestra para garantizar acceso. Medición de perfiles internos, medición de roscas, biseles, etc.
Medición y análisis de alta precisión de cualquier superficie. La medición en 3D abre nuevas posibilidades para el análisis de nuevos materiales y nuevas superficies derivadas de los nuevos procesos de fabricación (fabricación aditiva, etc…).
Solución personalizada SK/solutions
Te acompañamos a lo largo de toda la vida del proyecto: definición del proyecto, instalación, formación, programación, soporte al usuario, actualización de software, asistencia técnica, calibración y mantenimiento anual.
Podemos ofrecerte soluciones para automatizar e integrar tu perfilómetro de forma sencilla.
Especificaciones técnicas
FTA- D3000
Transversal
Z2 300mm,500mm, 700mm
Rango de medición
X 100mm- 200mm
Velocidad de medición
X 0-30 mm/s
FTA-D4000
Transversal
Z2 300mm,500mm, 700mm
Rango de medición
X 100mm- 200mm
Velocidad de medición
X 0-30 mm/s
