Piezas medianas

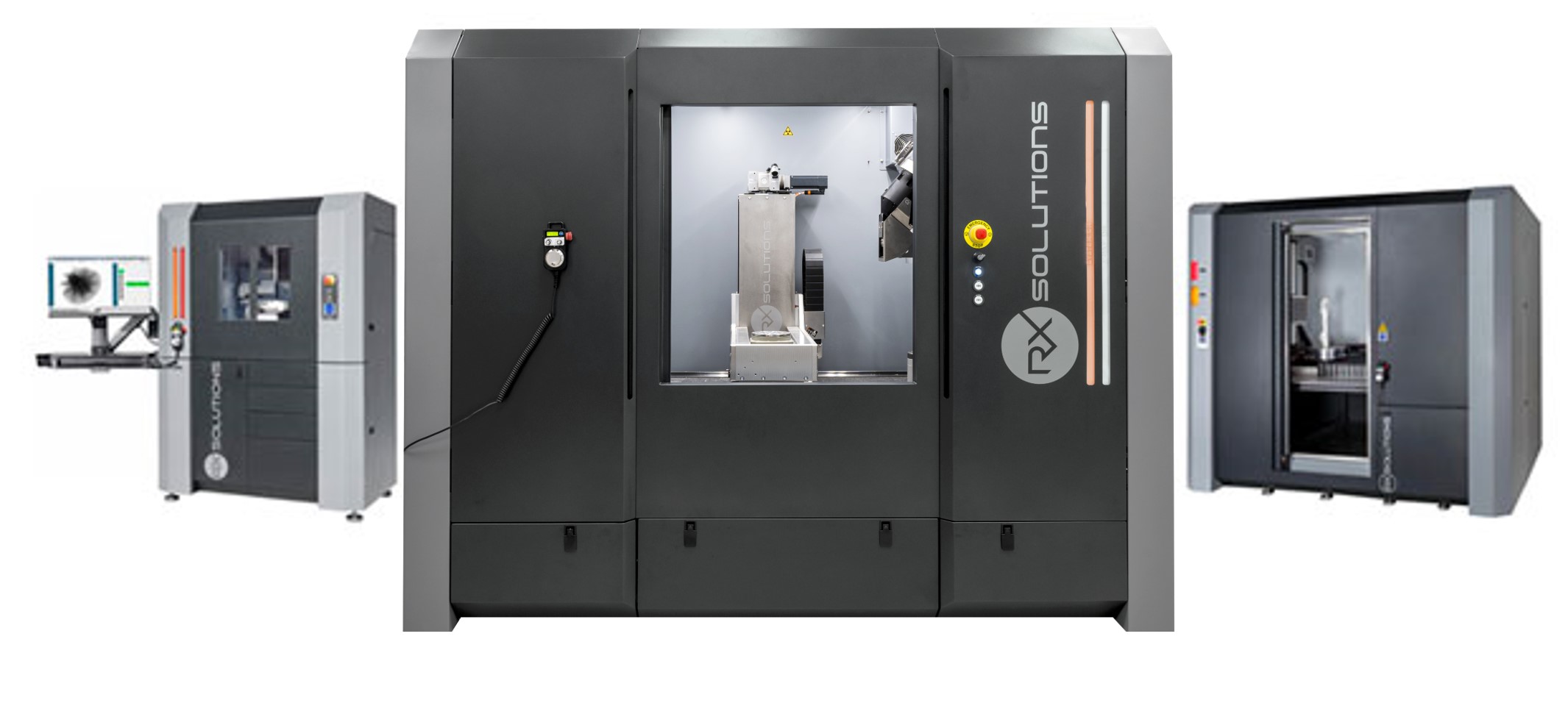

Easy Tom, es un sistema CT de rayos X altamente flexible con un volumen de inspección de 320mm x 420mm que se puede integrar fácilmente en un laboratorio u oficina.

Dispone de siete ejes motorizados lineales que permiten realizar un aumento optimizado para varios tipos de muestras y configuraciones de escaneo. Disponible en diferentes configuraciones: Micro-foco, Nano-foco o doble tubo.

tomografia-piezas-medianas-intro
mapvision beneficios

Tomografía computarizada 3D de alta resolución

mapvision beneficios

Radioscopía digital 2D de alta resolución en tiempo real

mapvision beneficios

Disponibles versiones micro o nano y versiones combinadas. Para cambiar de fuente en la configuración de doble tubo, basta con modificar la variable en el software, no requiere de cambio físico

mapvision beneficios

Detector móvil

mapvision beneficios

El panel y el generador se mueven de forma vertical para poder captar el volumen total de la pieza, y el panel se puede acercar a la pieza. Se trata de un aspecto diferencial que te permite ahorrar tiempo en el proceso de escaneado y reducir el voltaje.

mapvision beneficios

Construcción de plomo/acero y enclavamientos de seguridad de rayos X, diseñados para cumplir con las normas de seguridad de rayos X

mapvision beneficios

Generador monobloque Hamamatsu. Menor mantenimiento al no necesitar conexión con cable

mapvision beneficios

Tubos de rayos X: 150Kv, 150Kv-160Kv, 160Kv y 230-199Kv

mapvision beneficios

Resolución de vóxeles hasta 350 nm/voxel

mapvision beneficios

Volumen de inspección (diámetro x altura: 320 mm x 420 mm)

mapvision beneficios

Ciclos de control automático programables

mapvision beneficios

Posible μCT in situ

mapvision beneficios

Gran versatilidad para una amplia variedad de aplicaciones y productos analizables

mapvision beneficios

Sistema abierto e integral, con ciclos de control automático programables

Software de captura X-act

  • Gran variedad de modos de adquisición: modo convencional, helicoidal, laminografía, cambio y apilamiento
  • Calibración automática programable y estabilización
  • Control remoto, scripting y comunicación serial.
  • Optimización 3D fácil e intuitiva del volumen de reconstrucción de la muestra.
  • Asistente semiautomático que permite a los usuarios no expertos obtener resultados satisfactorios.
  • Algoritmos de corrección de artefactos de reconstrucción potentes y fáciles de usar
  • Autoenfoque interactivo de tubo abierto

Aplicaciones

La tomografía computarizada es una tecnología potente que te permite inspeccionar componentes de una manera fácil. La única que te brinda la posibilidad de ver el interior sin tener que cortar o destruir tu muestra. La única limitación se encuentra en la densidad de las piezas.

Se pueden realizar muchos tipos de aplicaciones utilizando CT, desde problemas industriales típicos como la detección de defectos en tus muestras (huecos, grietas, análisis de porosidad) hasta metrología en superficies externas e internas de muestras complejas. Sectores diversos: automoción, aeronáutico, plástico, electrónica (ensamblajes), académico, investigación y médico.

analisis-de-porosidad-en-piezas-fundidas_tomografia-industrial

comparacion-contra-cad_tomografia-industrial

analisis-de-espesores_tomografia-industrial

Solución personalizada SK/solutions

Te acompañamos a lo largo de toda la vida del proyecto: definición del proyecto, instalación, formación, programación, soporte al usuario, actualización de software, asistencia técnica, calibración y mantenimiento anual.

Especificaciones técnicas

Micro

Resolución:

4 µm

Volumen máximo de escaneado:

320 mm x 420 mm

Peso máximo de pieza:

40kg

Nano

Resolución:

300nm

Volumen máximo de escaneado:

180 mm x 300 mm

Peso máximo de pieza:

20kg
