METRIOS
A máquina de medição ótica para o chão de fábrica
A METRIOS realiza medições através de um sistema sem contacto, composto por uma câmara de alta resolução e três sistemas de iluminação diferentes.
Mediante un iluminador anular motorizado, METRIOS puede cambiar el ángulo de incidencia de las luces sobre la pieza y proporcionar diferentes ángulos de la fuente de luz dentro del mismo ciclo de medición.
Desenhada para utilizar em produção
A Metrios dispõe de diferentes modelos de máquina.
- METRIOS: Alta resolución para componentes pequeños.
- METRIOS HD: A maior resolução da gama, capaz de captar os mais pequenos detalhes dos microcomponentes.
- METRIOS CROSS: Equipado com uma mesa móvel nos eixos X–Y, oferecendo uma vasta área de trabalho e alta resolução em todo o campo de visão.
- METRIOS HD CROSS: A maior resolução da gama, equipada com uma mesa móvel ao longo dos eixos X–Y.
- METRIOS 332: A tudo‑em‑um.

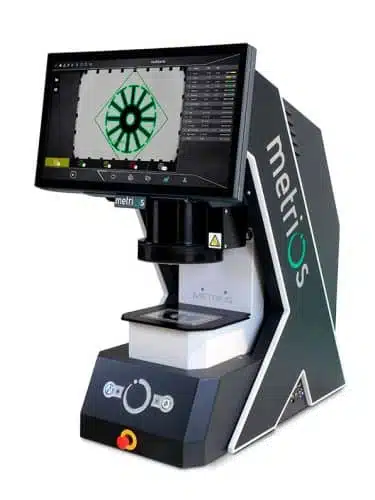

METRIOS
A evolução natural do projetor de perfis. Trabalha com projetores de perfis? A formação dos colaboradores influencia os resultados das medições?
A Metrios é a alternativa digital e automática ao antigo projetor de perfis. Uma solução rentable para todas as oficinas mecânicas. Fácil de colocar em funcionamento, automática e repetível: o caminho mais curto para digitalizar o seu negócio.
Informação técnica:
- 95x65 mm
- O poder da medição ótica combinado com a simplicidade de um tablet. Um produto industrial que substitui o projetor de perfis.
METRIOS CROSS
Mede dezenas de peças em questão de segundos. A inspeção dimensional demora demasiado tempo?
Escolha o METRIOS CROSS, o sistema de medição concebido para as aplicações mais diversas. Adequado tanto para múltiplas peças como para componentes individuais de maior dimensão. Pode medir uma peça em segundos ou verificar várias peças num único ciclo.
A qualidade é cada vez mais importante. O Metrios Cross é a solução industrial capaz de reduzir o tempo e os custos de medição.
Informação técnica:
- 200x265 mm
- Coloque vários elementos na mesa e prima Início. Ideal para múltiplas peças e componentes de média a grande dimensão.
METRIOS HD
Otimizado para micromecânica. Relojoaria, implantes dentários e mecânica de precisão. Escolha uma máquina de medição ótica com a máxima resolução.
O Metrios HD foi concebido para os elementos mais pequenos.
Um campo de medição de 23 × 23 mm que permite posicionar a peça e medi‑la de imediato, sem movimentos que possam provocar o seu deslocamento.
Informação técnica:
- 23X23 mm
- Concebido para microcomponentes.
- Elimina o erro humano na medição, mesmo nos mais pequenos detalhes.
METRIOS HD CROSS
Uma ampla área de medição que permite detetar até o mais pequeno detalhe. Componentes de pequenas dimensões, difíceis de manipular? Componentes grandes com detalhes quase invisíveis? Com que frequência são os detalhes mais pequenos que fazem a diferença numa encomenda?
O Metrios HD Cross permite medir estes componentes de forma rápida, eficiente e económica. A área de trabalho de 200 × 100 mm permite dispor livremente dezenas ou até centenas de componentes. Não é necessário orientá‑los, fixá‑los nem referenciá‑los.
A função Snake do Metrios HD Cross percorre toda a mesa, detetando até os elementos mais pequenos. As funções avançadas de pesquisa de peças permitem referenciar as medições com extrema precisão. A capacidade de medir em X‑Y‑Z permite ao operador realizar uma inspeção completa num único ciclo, sem necessidade de mover as peças. Quanto mais pequenos e difíceis de manusear forem, maior é a vantagem do Metrios HD Cross!
Informação técnica:
- 200 × 100 mm com eixo Z
- Desde a micromecânica até aos componentes de maiores dimensões. Ideal para a medição de peças múltiplas.
METRIOS 332
Tudo o que sempre desejou numa máquina de medição ótica para o chão de fábrica.
Os modernos sistemas de medição por visão são rápidos e fáceis de utilizar. Os sistemas multissensor oferecem funcionalidades adicionais, mas a sua programação e operação podem revelar‑se complexas. O Metrios 332 oferece o melhor de ambos os mundos,
aliando velocidade e simplicidade de utilização à precisão e a amplas capacidades, num único instrumento para o chão de fábrica.
Um intervalo de medição X‑Y de 300 × 300 mm, combinado com um generoso espaço para peças até 200 mm de altura. Até 20 kg na mesa. Um sensor de grande campo de visão identifica as peças na mesa e realiza a medição à velocidade máxima. Um sensor de elevado aumento identifica pontos em X‑Y‑Z, inclusive nos mais ínfimos detalhes. O novo sistema de iluminação, ainda mais completo, isola da luz ambiente e assegura resultados fiáveis até nas superfícies mais complexas.
Informação técnica:
- 300x300x200 mm com eixo Z
Aplicações
Com a METRIOS é possível medir molas, vedações, conectores, peças estampadas, engrenagens, peças mecânicas e moldadas, componentes de relógios, placas eletrónicas e muito mais.
Solução personalizada SK/soluções
Dispomos de uma solução integral adequada às suas necessidades. A experiência diz-nos que a colaboração com o cliente é a base do éxito deste tipo de projetos e por esse motivo desde o inicio do projeto que trabalhamos conjuntamente para identificar quais as suas necessidades principais por forma a propormos a melhor solução.
Acompanhamos-te ao longo de toda a vida do projeto: definição do projeto, instalação, formação, programação, suporte ao utilizador e assistência técnica. Sariki está formada por uma equipa de 60 pessoas altamente especializadas com mais de 35 anos de experiência no setor da metrologia.
Especificações técnicas
DISPONIVEL 5 MODELOS
Área de medição
De 95 × 65 mm até 235 × 235 mm
Dimensão máxima da carga (Z)
De 100 a 200 mm e de 5 a 20 kg de carga
Temperatura ambiente
de 10 a 45ºC
Resolução
0,0001 mm
